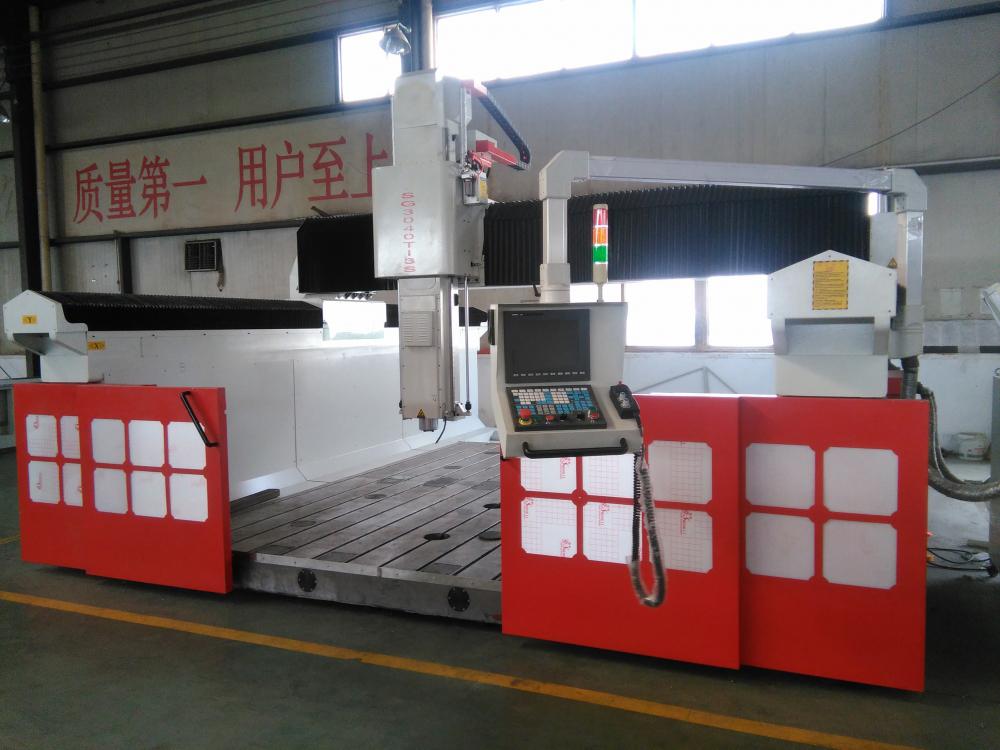

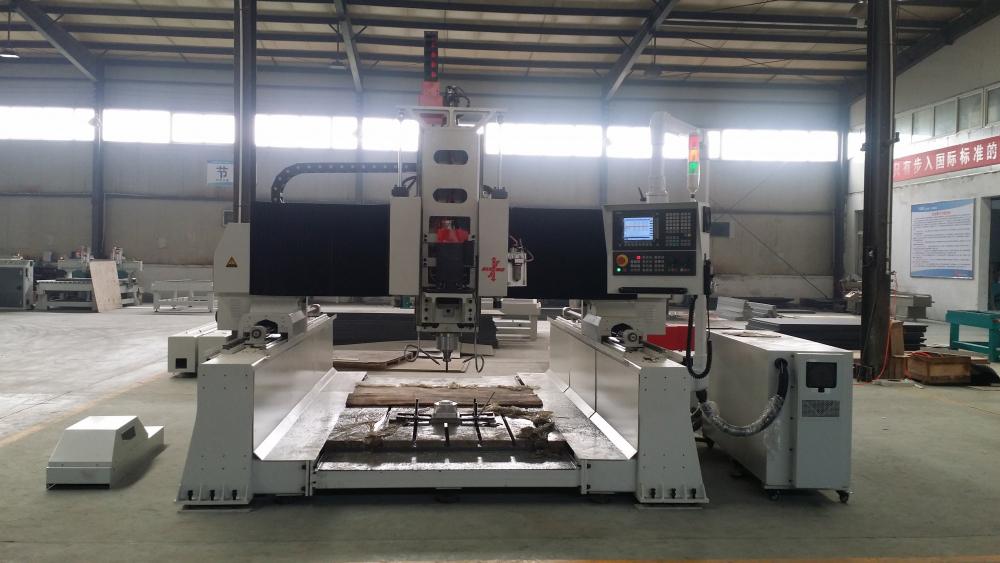

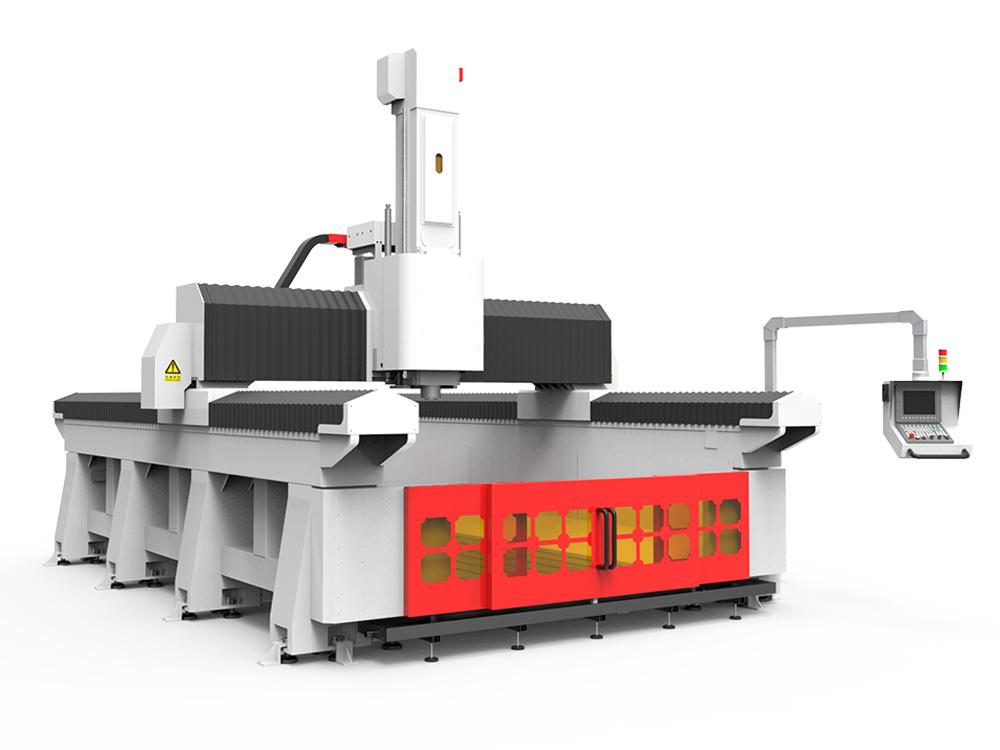

Портальный фрезерный станок, серия SGS1525/2040T-3S

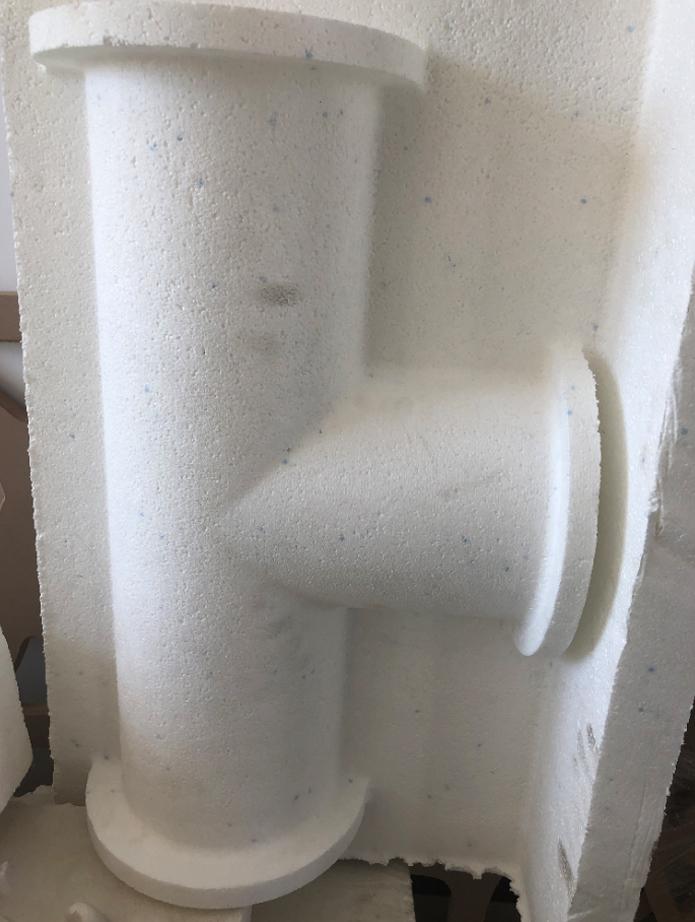

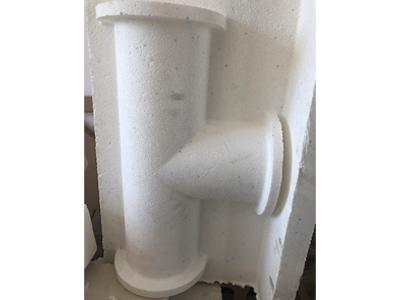

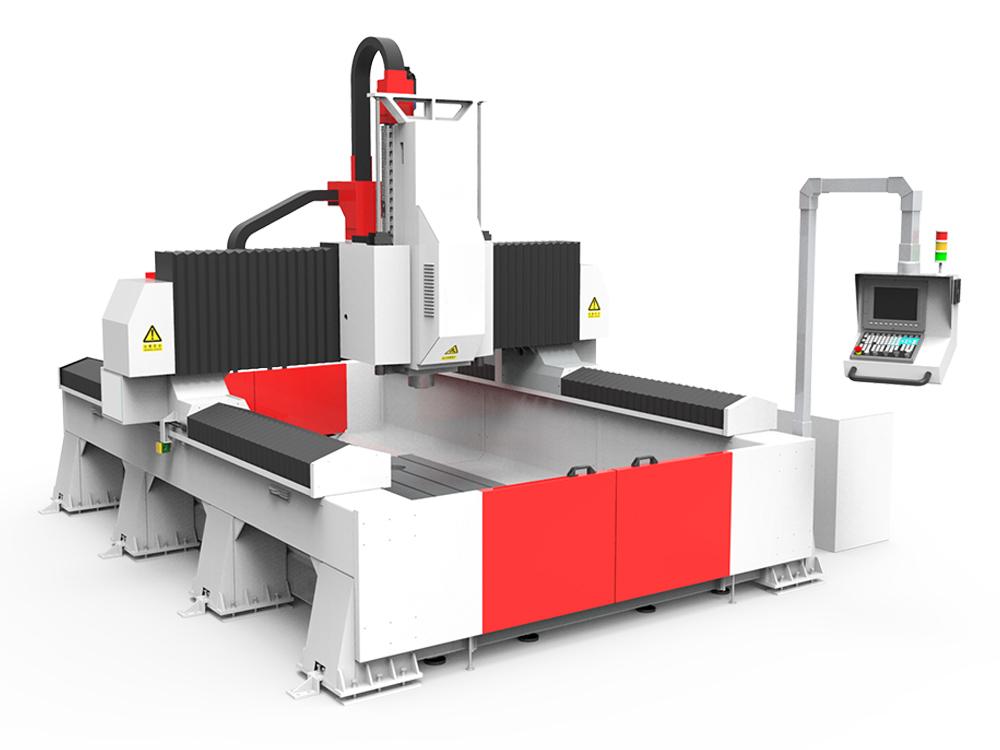

3-х осевой портальный фрезерный станок от компании PEF представляет собой высокопроизводительное технологическое оборудование, которое предназначено для обработки материалов твердых форм (включая металлы). Данная модель оборудования в основном применяется для обработки, резки и гравировки форм из алюминия, деревянных форм, форм из пенопласта, а также иных неметаллических деталей. Максимальный размерный ряд обрабатываемых деталей составляет 2500x1500x400мм (ДxШxТ).

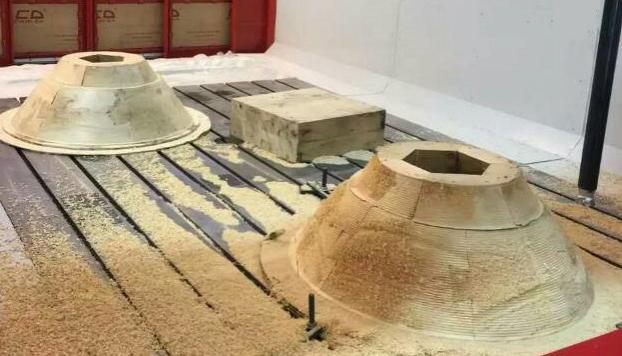

Данная модель станка используется для обработки древесины с гвоздями, стеклопластика, пенопласта, пластмасс, алюминия и мягких металлов.

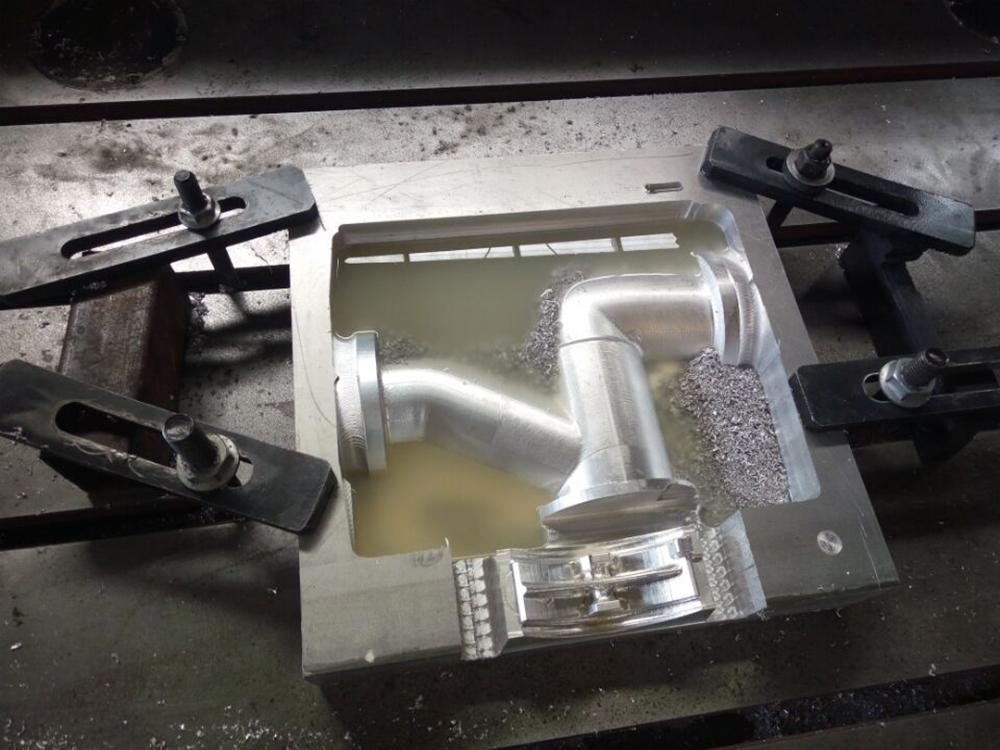

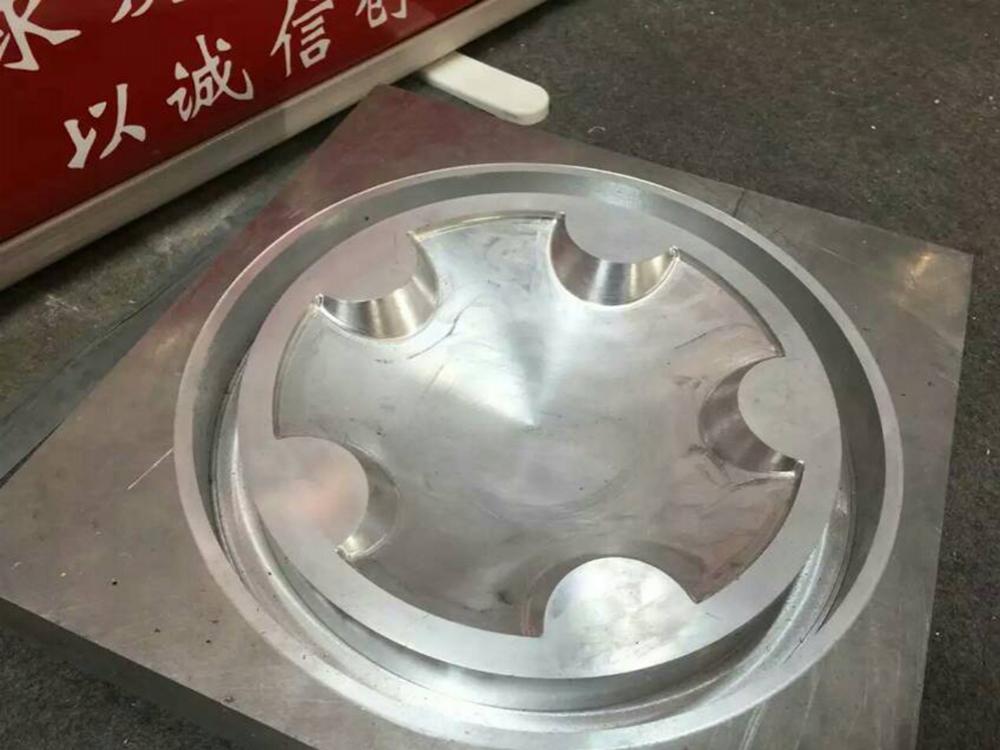

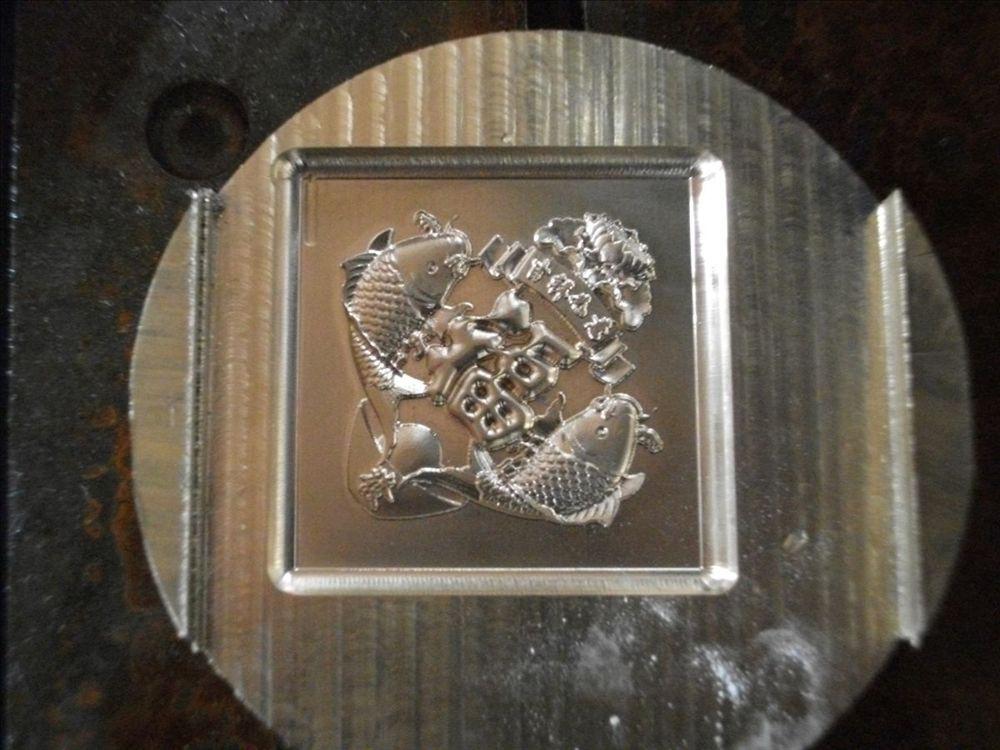

Портальные фрезерные станки широко применяются для производства и обработки пресс-форм. Станки идеально подходят для обработки форм из алюминия, а также неметаллических форм большого размера.

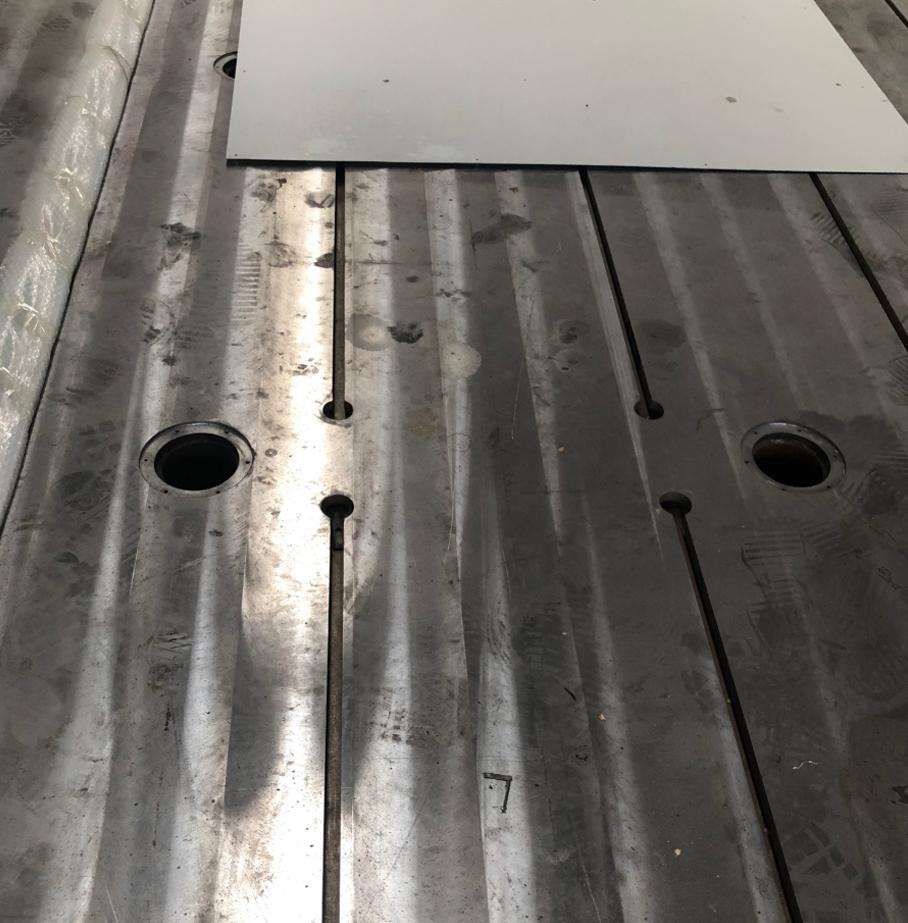

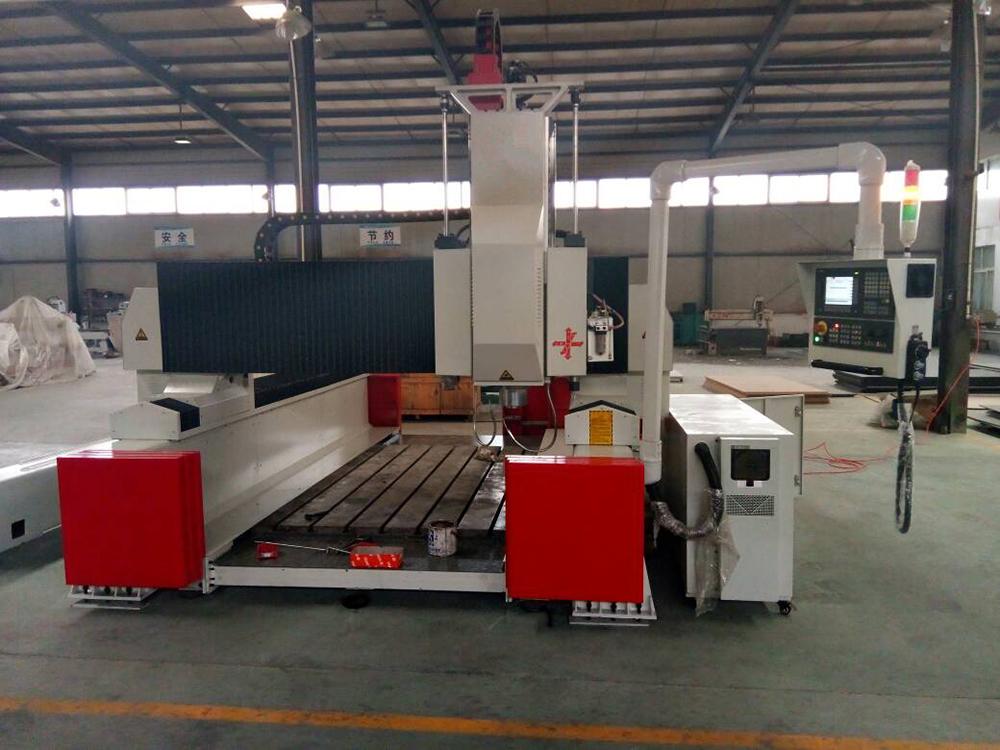

Станок оснащен чугунным столом, который надежно фиксирует заготовки широкого ассортимента форм и размеров, а также гарантирует максимальную устойчивость обрабатываемого изделия.

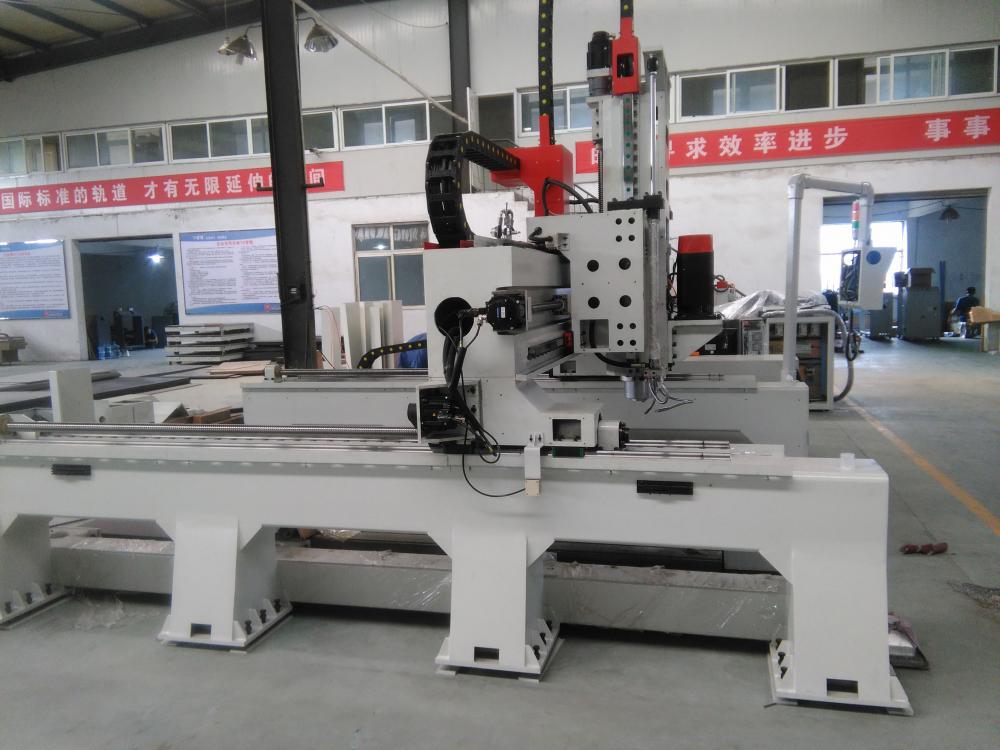

Корпус и поперечные балки станка представляют собой бесшовную квадратную сталь, которая гарантирует устойчивость и отсутствие деформаций во время работы, а также долгосрочную эксплуатацию оборудования.

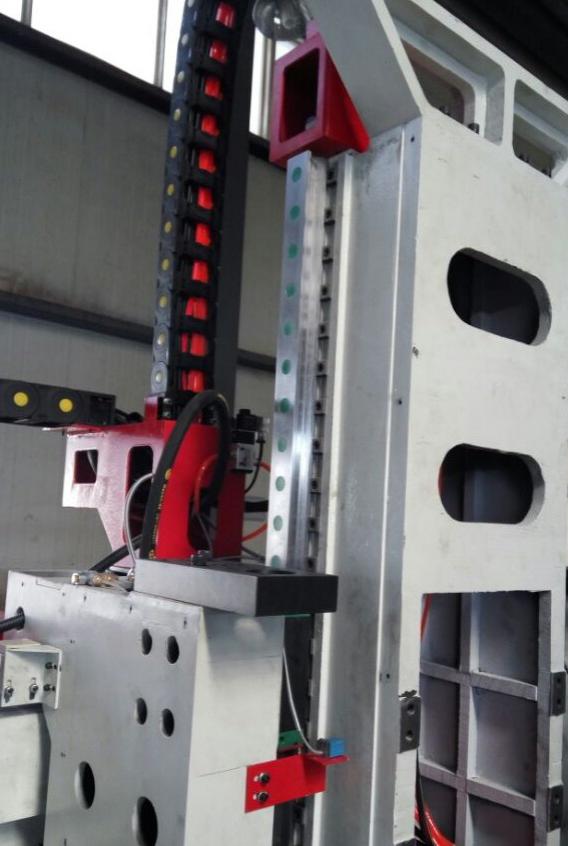

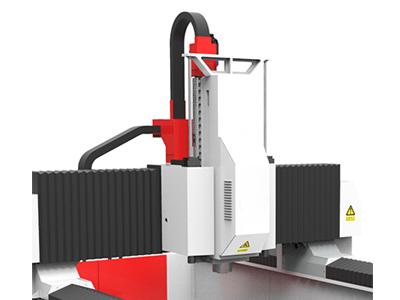

Ось Z оснащена чугунными направляющими, а направляющие рельсы HIWIN обеспечивают бесперебойную работу оборудования и точность обработки.

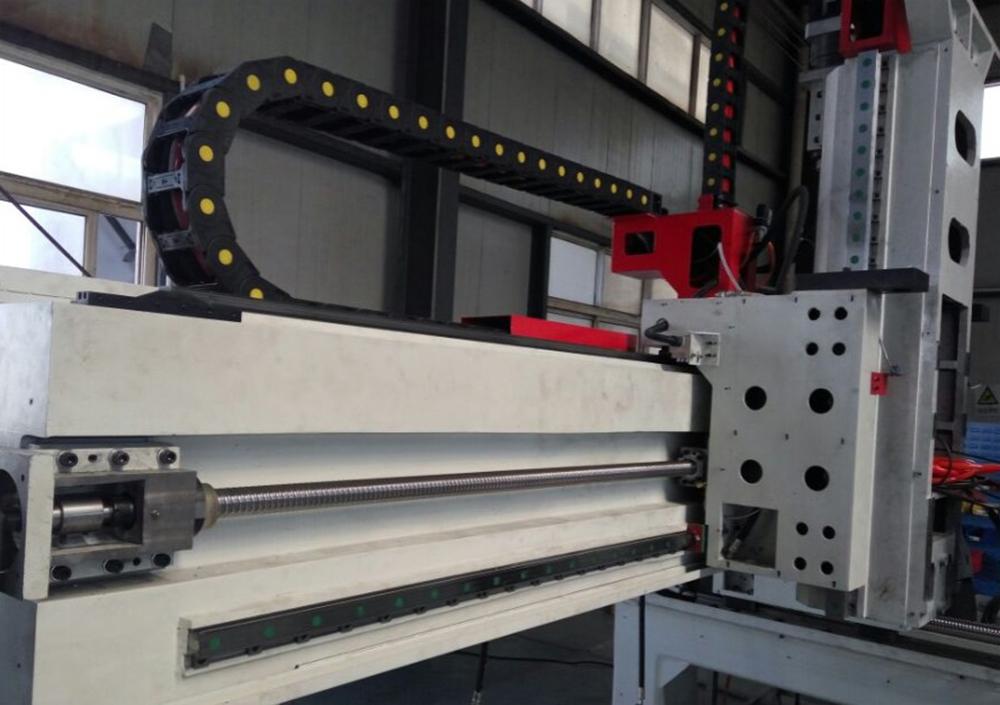

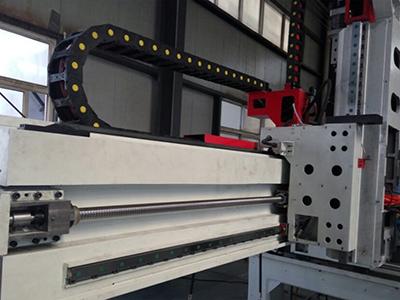

Оси X и Y используют принцип передачи резьбовой шпильки, который обеспечивает высокую точность работы оборудования.
Используются только высококачественное профессиональное оборудование для установки винтов, что гарантирует их плотную установку и неподверженность расшатанности в процессе эксплуатации оборудования.

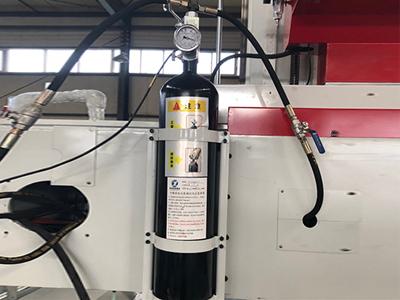

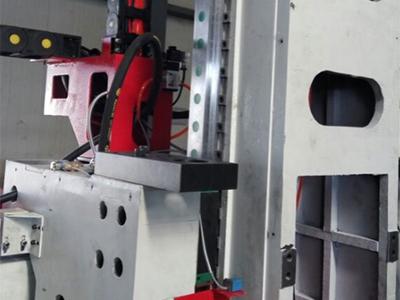

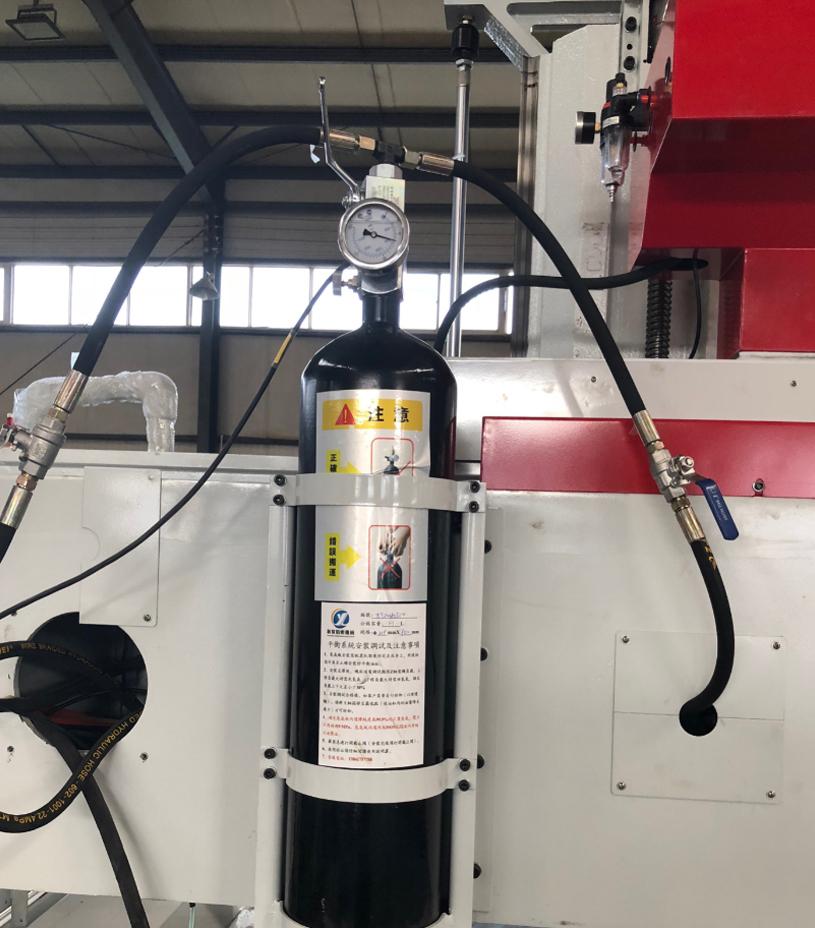

Цилиндр с газообразным азотом применяется для создания усилия, направленного вверх, что облегчает вес оси Z и защищает от повреждений винты оси Z.

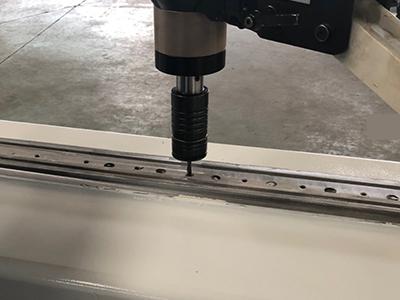

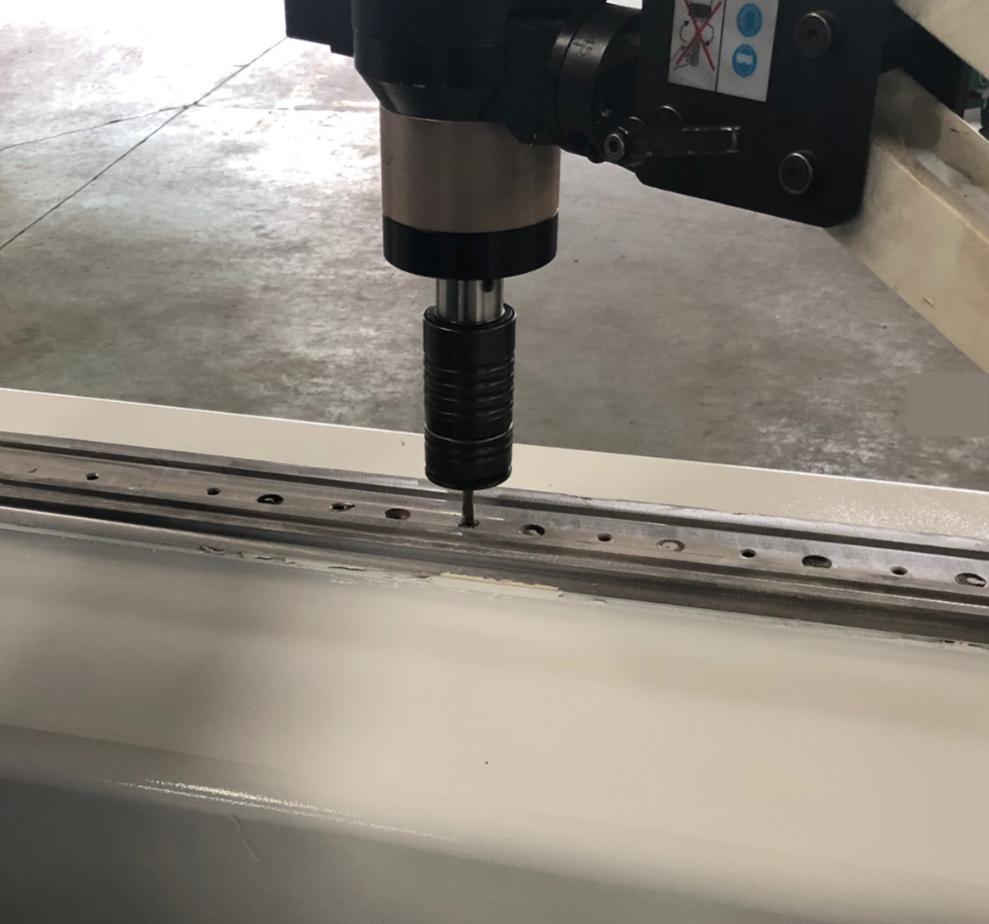

Станок оснащен шпинделем BT40, произведен в Тайване. Скорость вращения главной оси составляет 0-18000об/мин, а мощность составляет 7,5кВт.
| Модель | F2-SGS1525T | F2-SGS2040T | F2-SGS2540T | F2-SGS3040T | F2-SGS3050T |
| Ход по оси Х | 1500мм | 2000мм | 2500мм | 3000мм | 3000мм |
| Ход по оси Y | 2500мм | 4000мм | 4000мм | 4000мм | 5000мм |
| Ход по оси Z | 600мм | 1000мм | 1000мм | 1000мм | 1000мм |
| Макс. диаметр хвостовика | Ф32мм | ||||
| Макс. скорость подачи | Ось X: 30000мм/мин, Ось Y: 30000мм/мин, Ось Z: 8000мм/мин | ||||
| Точность обработки | ±0.1мм | ||||
| Точность позиционирования | Ось X: 0.03мм, Ось Y: 0.03мм, Ось Z: 0.02мм | ||||
| Скорость обработки | 0-15000мм/мин | ||||
| Мощность | 20кВт | ||||
| Рабочее напряжение | AC 380В/50Гц (настраиваемый) | ||||
| Давление | 6.5кгс/см² | ||||

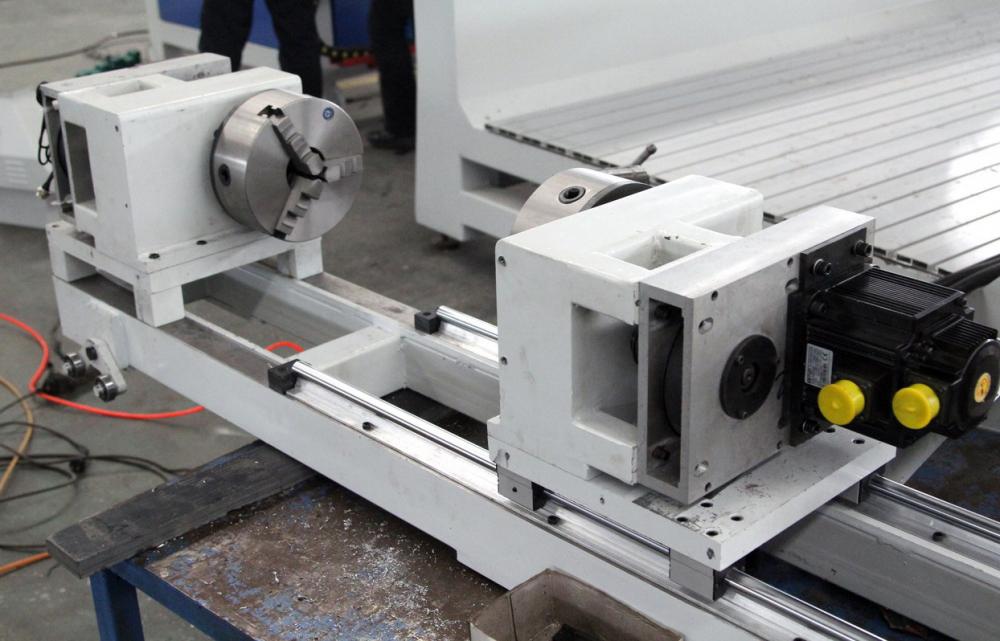

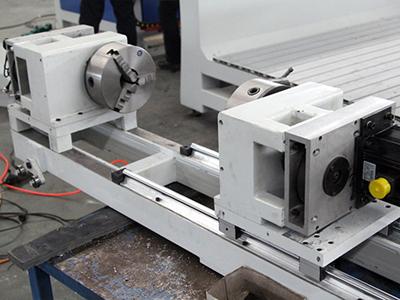

- Дополнительная круговая координата длиной 2000мм и диаметром 300мм;
- Система программного обеспечения на выбор: UG, Mastercam или Powermill.
